L’automazione d’eccellenza per la giunzione perfetta di virole e lamiere
La serie LS è il risultato dell’esperienza pluriennale di Valentek nell’innovazione dei processi di automazione. Progettata specificamente per la saldatura longitudinale di virole e lamiere, la gamma LS rappresenta lo standard ideale per le aziende che esigono elevata precisione, totale affidabilità operativa e una ripetibilità assoluta, anche nelle applicazioni industriali più sfidanti.
Applicazioni:
Settore Alimentare e Chimico (Fermentatori): I banchi longitudinali Serie LS sono ideali per la giunzione di virole in acciaio inox. La stabilità della struttura azzera le vibrazioni, garantendo giunti perfettamente lisci, privi di porosità e conformi alle più rigide norme igieniche.
Fusti e Contenitori Beverage: La gamma LS automatizza la saldatura lineare di corpi cavi e fusti per bevande a ciclo continuo. L’accostamento millimetrico dei lembi riduce drasticamente i tempi di setup e i tassi di scarto su grandi lotti di produzione.
Carpenteria Pesante e Serbatoi a Pressione: Grazie alla barra di supporto in Rame-Cromo-Zirconio e ai pressori in lega di bronzo, i modelli LS e LSC (Combinata) gestiscono spessori elevati (fino a 15 mm), neutralizzando lo shock termico ed eliminando ogni minima deformazione della lamiera.
Tubazioni Industriali e Canali di Ventilazione: I sistemi LS Standard e LSI (Piana) trasformano le lamiere piane in condotti lineari perfetti. Il ciclo automatizzato gestisce costantemente la velocità del carrello porta-torcia, assicurando una ripetibilità geometrica assoluta.
Ingegneria di Qualità
La movimentazione fluida su guide temperate e rettificate a circolazione di sfere si unisce a componenti meccanici d’eccellenza:

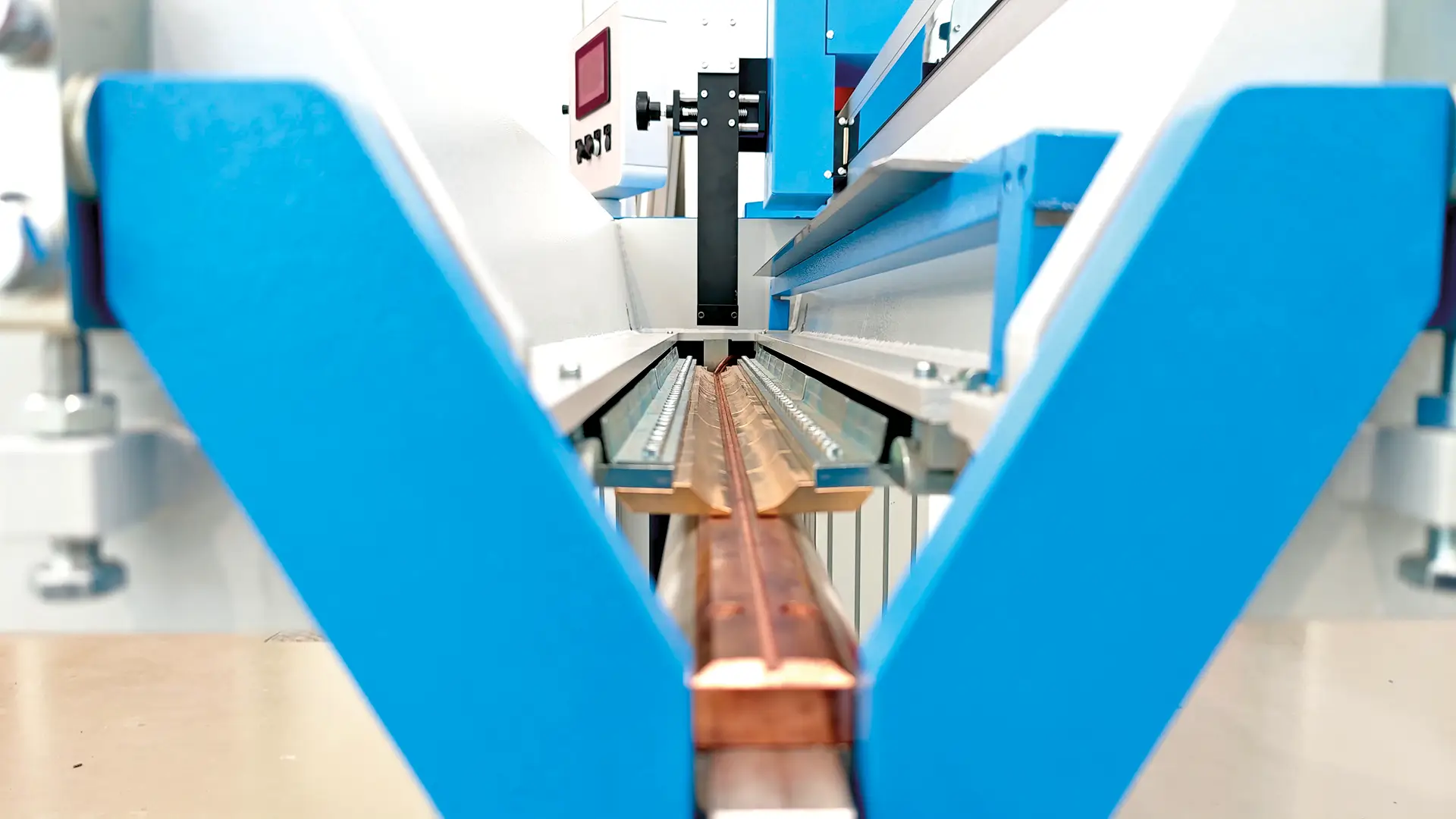

- Barra in Rame Cromo/Zirconio: Progettata per resistere alle sollecitazioni termiche più intense con raffreddamento integrato.
- Pressori in Lega di Bronzo: Assicurano un bloccaggio uniforme, prevenendo ogni minima deformazione della lamiera.
- Carrello Evoluto: Supporto torcia con svincolo pneumatico verticale e slitta manuale a croce per regolazioni micrometriche.
Sistema di Raffreddamento
Per garantire cordoni di saldatura impeccabili ed evitare deformazioni sui materiali più sottili, la serie LS integra un circuito di raffreddamento forzato ad alte prestazioni:

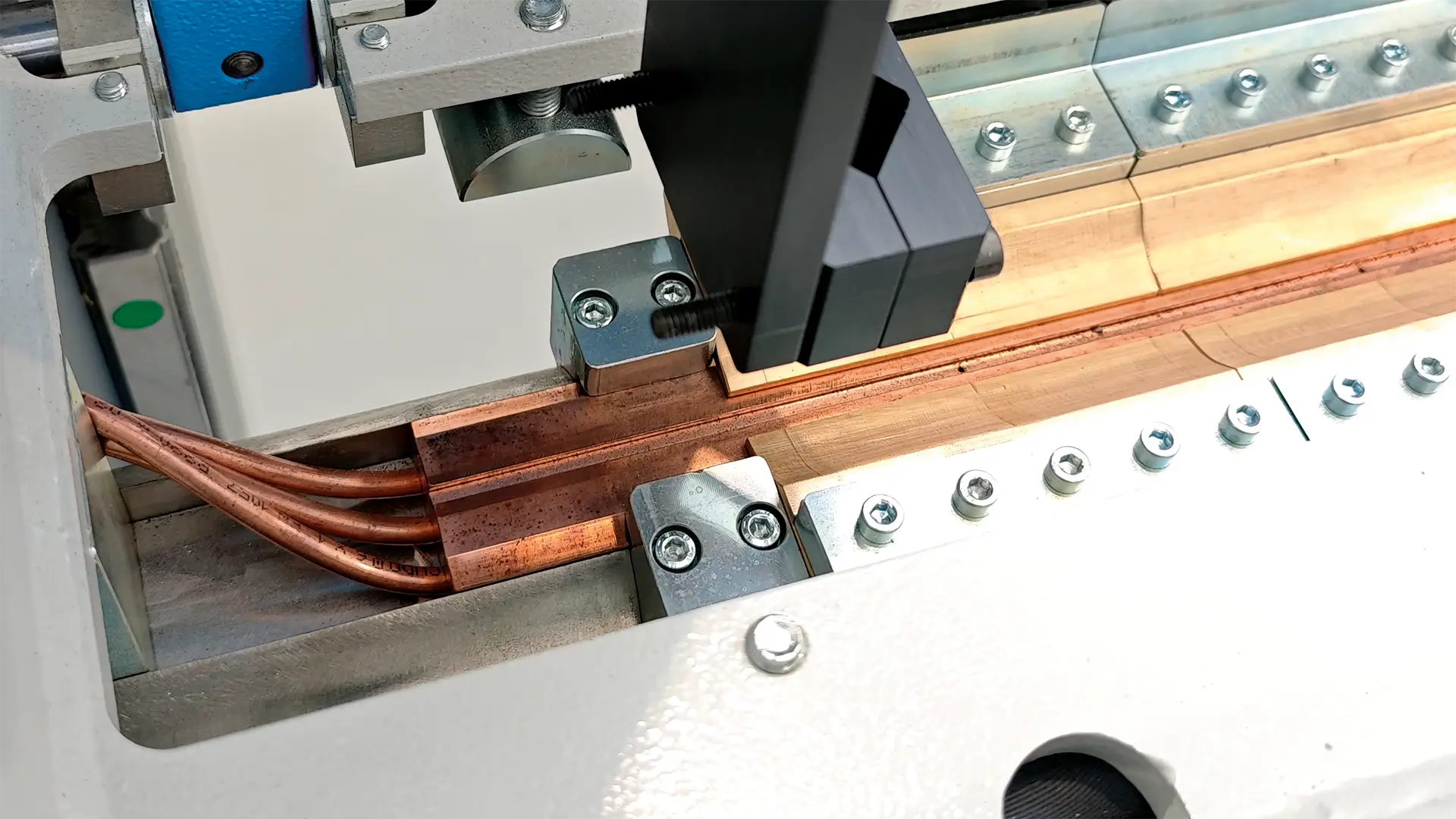

- Raffreddamento Integrato Evoluto: Un flusso costante di liquido refrigerante scorre direttamente all’interno della barra in Rame Cromo/Zirconio, preservandone l’integrità e prolungandone drasticamente la vita utile.
- Centralina di Raffreddamento dedicata: Gestisce la termoregolazione standard del banco per mantenere la temperatura di lavoro sempre costante e ripetibile.
- Opzione Chiller per Cicli Gravosi: Per produzioni intensive e ad alto fattore di servizio, l’impianto può essere equipaggiato con un Chiller frigorifero industriale (non fornito da Valentek), azzerando i tempi morti tra una saldatura e l’altra.
Scarica o guarda la Brochure LS
Modelli Standard

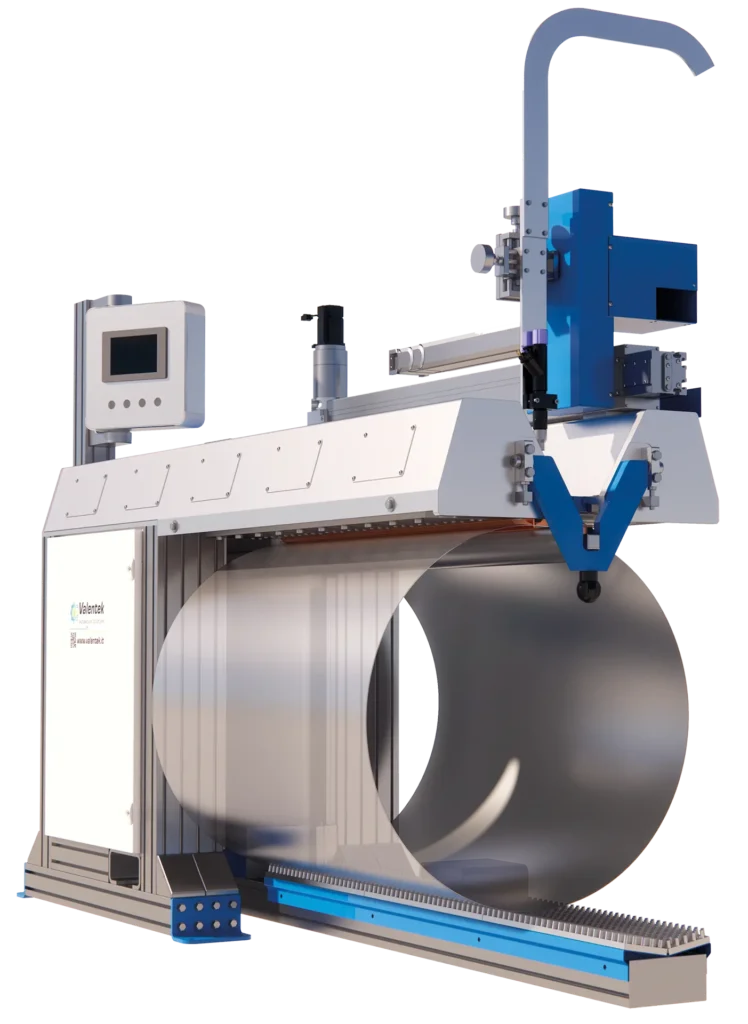

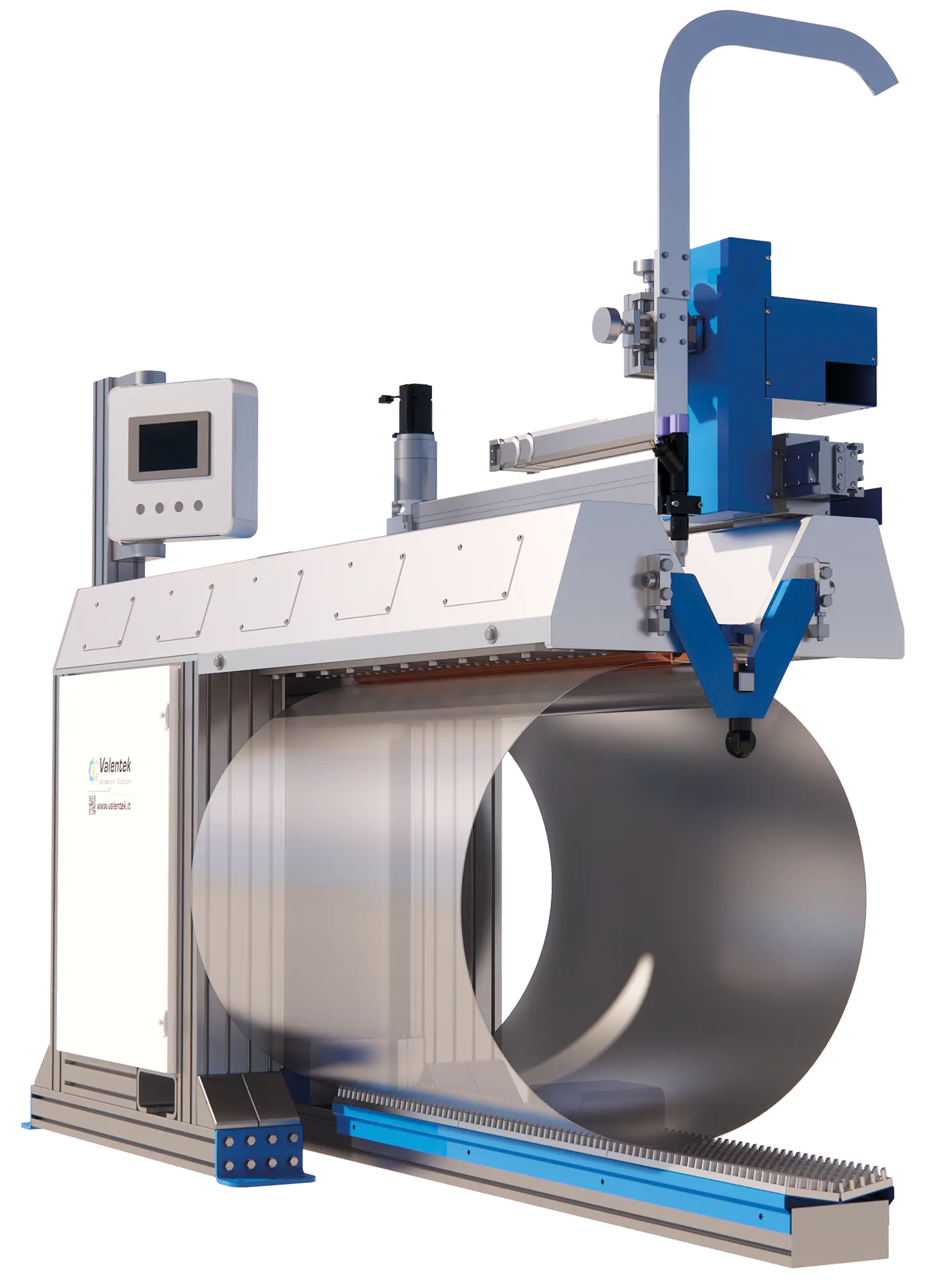

LS Standard
La versione base per lamiere piane e virole, dotata di Controllo Numerico. La gestione automatizzata dei cicli a step riduce i tempi di carico/scarico e minimizza l’errore umano. Sincronizzazione Totale: Trave con carrello porta torcia motorizzato per una gestione costante della velocità.
Accessori LS Standard
- Sollevatore motorizzato
- Opzione rialzo (solo modelli LS2050, LS2550 e LS3050)
- Opzione supporto barra amagnetico (solo modelli LS525, LS1050, LS1550 , LS2050)
- Battuta mobile virola manuale
- Centralina raffreddamento barra
- Chiller per raffreddamento barra per cicli gravosi
- Scarpetta protezione superiore saldatura
- Immissione gas protezione inferiore saldatura
- Gruppo filo freddo
- Kit AVC (solo modelli LS2050, LS2550, LS3050)
- Puntatore led per virole prepuntate
Dati tecnici LS Standard
Clicca sul pulsante per la tabella relativa al modello
| Modelli | LS525 | LS1050 |
| Lunghezza saldabile (mm) | 525 | 1050 |
| Diametri saldabili esternamente (mm) | 60÷800 | 80÷800 |
| SPESSORI (mm) | 0,5÷5 | 0,5÷5 |
| Procedimenti di saldatura applicabili | MIG/MAG-TIG-PLASMA-SAW | |
| Azionamento gancio su supporto barra | Manuale | |
| Funzione ciclo semi-automatico | SI | SI |
| Modelli | LS1550 | LS2050 |
| Lunghezza saldabile (mm) | 1550 | 2050 |
| Diametri saldabili esternamente (mm) | 110÷800 | 150÷800 |
| SPESSORI (mm) | 0,5÷5 | 1÷8 |
| Procedimenti di saldatura applicabili | MIG/MAG-TIG-PLASMA-SAW | |
| Azionamento gancio su supporto barra | Manuale | Pneumatico |
| Funzione ciclo semi-automatico | SI | SI |
| Modelli | LS2550 | LS3050 |
| Lunghezza saldabile (mm) | 2550 | 3050 |
| Diametri saldabili esternamente (mm) | 240÷800 | 240÷800 |
| SPESSORI (mm) | 1÷8 | 1÷8 |
| Procedimenti di saldatura applicabili | MIG/MAG-TIG-PLASMA-SAW | |
| Azionamento gancio su supporto barra | Pneumatico | |
| Funzione ciclo semi-automatico | SI | SI |
Modelli Dedicati

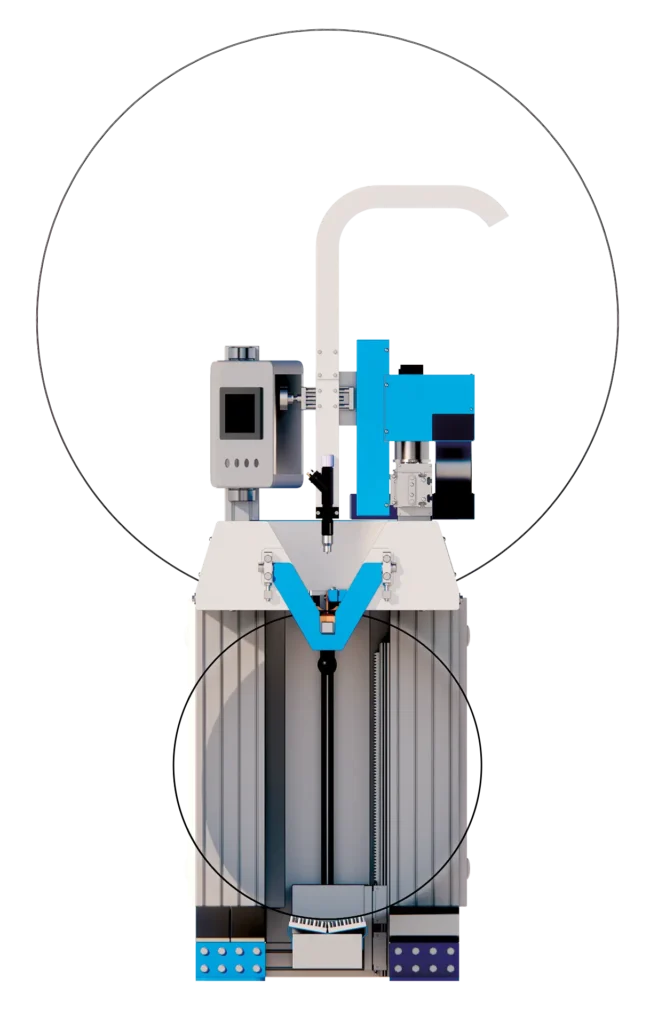

LSC (Combinata)
Per la saldatura dall’interno di virole di grandi diametri. E con anche tutte le caratteristiche della versione base per lamiere piane e virole, dotata di Controllo Numerico. La gestione automatizzata dei cicli a step riduce i tempi di carico/scarico e minimizza l’errore umano. Sincronizzazione Totale: Trave con carrello porta torcia motorizzato per una gestione costante della velocità.
Accessori LSC (Combinata)
- Sollevatore motorizzato
- Opzione rialzo
- Opzione supporto barra amagnetico (solo modelli LSC1550, LSC2050)
- Battuta mobile virola manuale
- Centralina raffreddamento barra
- Chiller per raffreddamento barra per cicli gravosi
- Scarpetta protezione superiore saldatura
- Immissione gas protezione inferiore saldatura
- Gruppo filo freddo
- Kit AVC
- Puntatore led per virole prepuntate
- Appoggi virola per saldatura esterna
- Supporto barra revolver (solo modelli LSC1550, LSC2050, LSC2550, LSC3050)
- Supporto barra svincolabile
Dati tecnici LSC (Combinata)
Clicca sul pulsante per la tabella relativa al modello
| Modelli | LSC1550 | LSC2050 |
| Lunghezza saldabile (mm) | 1550 | 2050 |
| Diametri saldabili esternamente (mm) | 110÷800 | 150÷800 |
| Diametro minimo saldabile interno (mm) | 1300 | 1300 |
| SPESSORI (mm) | 1÷8 | 1÷8 |
| Procedimenti di saldatura applicabili | MIG/MAG-TIG-PLASMA-SAW | |
| Azionamento gancio su supporto barra | Manuale | Pneumatico |
| Funzione ciclo semi-automatico | SI | SI |
| Modelli | LSC2550 | LSC3050 |
| Lunghezza saldabile (mm) | 2550 | 3050 |
| Diametri saldabili esternamente (mm) | 240÷800 | 240÷800 |
| Diametro minimo saldabile interno (mm) | 1300 | 1500 |
| SPESSORI (mm) | 1÷8 | 2÷15 |
| Procedimenti di saldatura applicabili | MIG/MAG-TIG-PLASMA-SAW | |
| Azionamento gancio su supporto barra | Pneumatico | |
| Funzione ciclo semi-automatico | SI | SI |
| Modelli | LSC4100 | LSC5100 |
| Lunghezza saldabile (mm) | 4100 | 5100 |
| Diametri saldabili esternamente (mm) | 350÷1000 | 500÷1000 |
| Diametro minimo saldabile interno (mm) | 1500 | 1500 |
| SPESSORI (mm) | 2÷15 | 2÷15 |
| Procedimenti di saldatura applicabili | MIG/MAG-TIG-PLASMA-SAW | |
| Azionamento gancio su supporto barra | Pneumatico | |
| Funzione ciclo semi-automatico | SI | SI |
Altri Modelli Dedicati
LSI (Piana)
Ottimizzata per lamiere piane di grandi dimensioni.
LSV (Verticale)
Ideale per la saldatura di virole in verticale.
LSR (Elevabile)
Altezza di carico regolabile per la massima ergonomia
LSA (Automatica)
Ciclo integrale dall’accostamento allo scarico automatico.
