Descrizione Generale

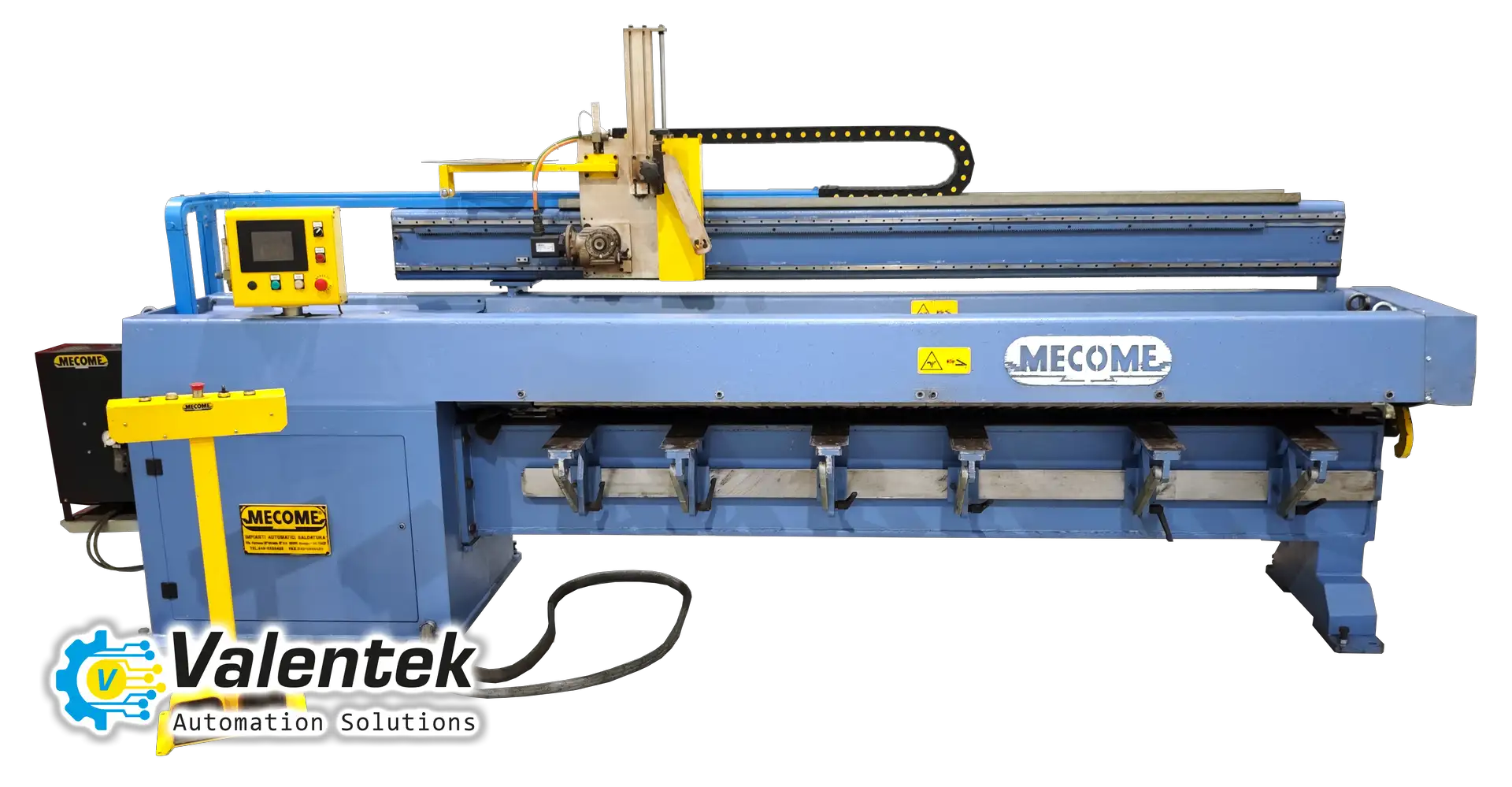

Il banco di bloccaggio MECOME BRI 2500 è un impianto professionale sviluppato specificamente per la saldatura longitudinale interna testa a testa di virole circolari/rettangolari e lamiere piane di grandi dimensioni. Questa configurazione poggia su una rigida struttura di base anziché sul classico tubo sospeso, eliminando di fatto qualsiasi limite strutturale al diametro massimo della virola lavorabile.
Il macchinario è stato completamente revisionato, collaudato ed è operativo al 100% in ogni sua funzionalità meccanica, pneumatica ed elettronica, pronto per l’immediata integrazione in produzione con un anno di garanzia totale fornito da Valentek.it.
* Per garantirti la massima serenità e sicurezza nel tempo, l’impianto viene venduto con 1 anno di garanzia su impianto elettrico e parti meccaniche non soggette ad usura.

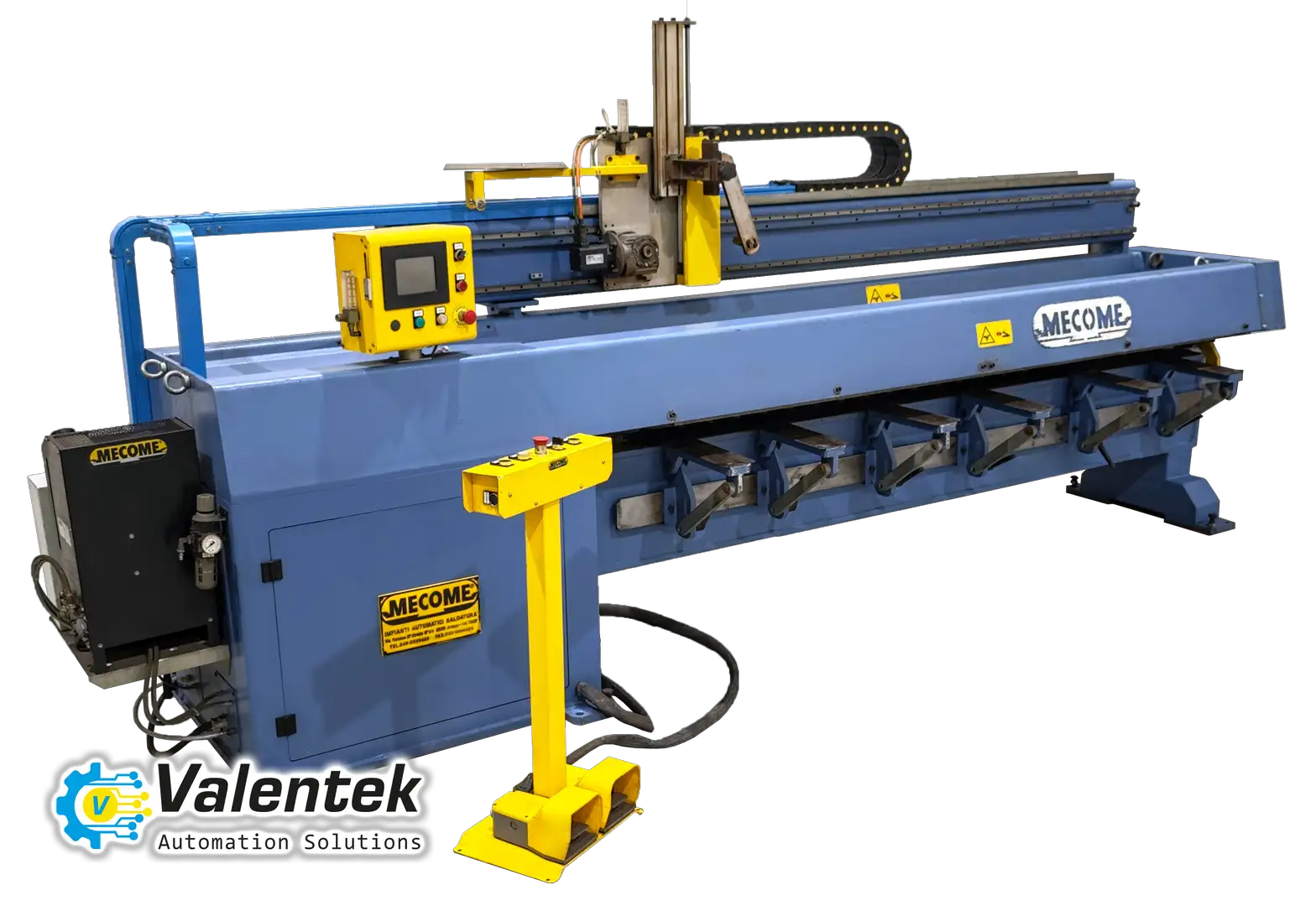

Clicca sull’immagine per ingrandire
Caratteristiche Costruttive e Vantaggi

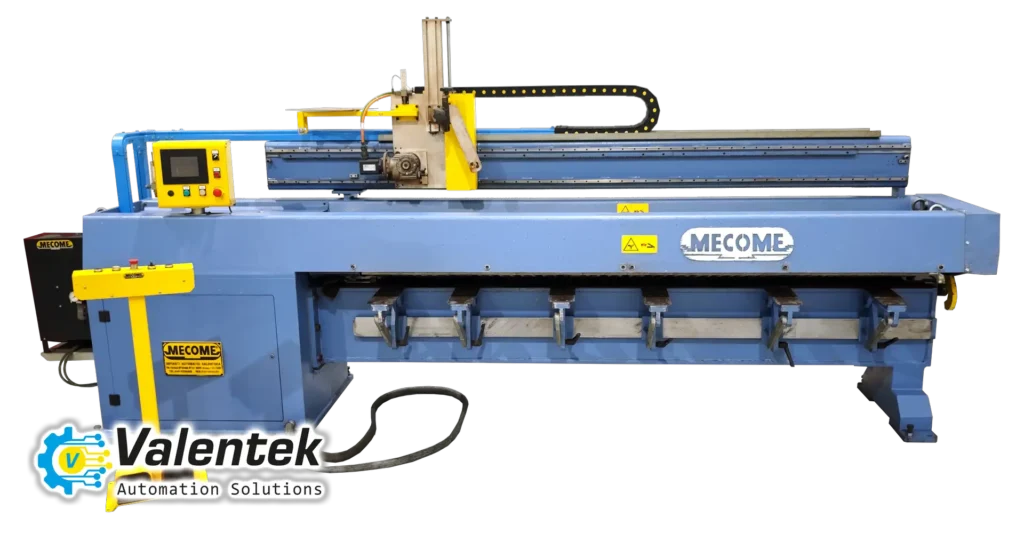

Clicca sull’immagine per ingrandire
- Supporto Virola ad Alte Prestazioni: Realizzato in lega di rame al cromo-zirconio, materiale ad altissima conducibilità e resistenza all’usura, che realizza l’effetto “chill-shunt”. Dissipa uniformemente il calore lungo il giunto, eliminando le distorsioni termiche, controllando il ritiro e garantendo una penetrazione costante.
- Protezione al Rovescio Integrata: Il supporto include canali per il passaggio del liquido di raffreddamento e una cava per l’immissione del gas di protezione inversa, fondamentale per evitare l’ossidazione del bagno e favorire la piena penetrazione su ogni tecnologia.
- Bloccaggio Pneumatico Preciso: Sistema a pettini pressori a comando pneumatico indipendente (fila anteriore e posteriore) attivabili tramite comando a pedale. Include lama di centraggio ad azionamento pneumatico e battuta di zero laterale fissa sulla sinistra per un perfetto allineamento dei lembi senza sormonti.
- Sicurezza Avanzata: Ciclo gestito tramite comandi bi-manuali posizionati sulla consolle operatore per la massima protezione dell’operatore durante le fasi di bloccaggio e gancio di supporto.

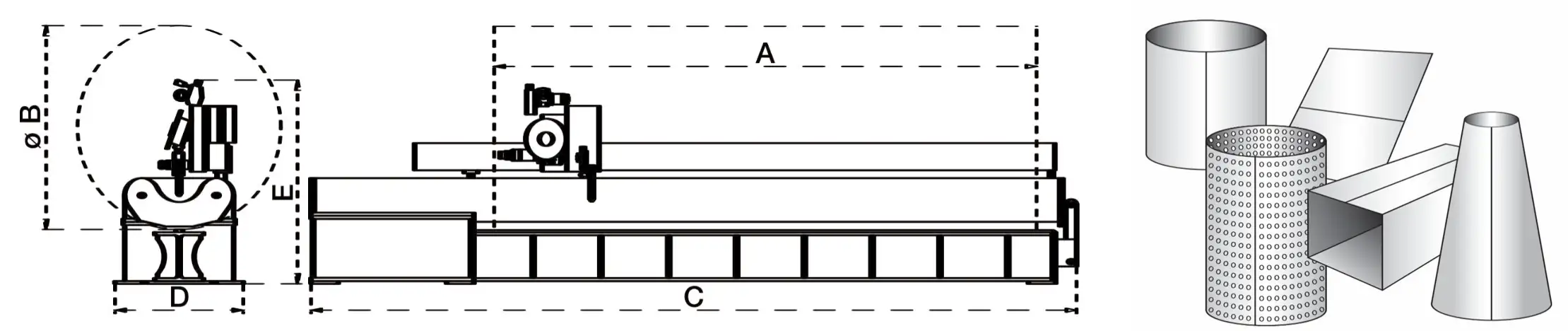

Tabella Dati Tecnici (Specifiche Ufficiali)
| Lunghezza utile di saldatura (A) | 2575 mm |
| Diametro interno della virola a saldare (BØ) | da 1200 mm ad un massimo a seconda delle esigenze senza limiti strutturali |
| Spessori lavorabili (giunto testa a testa) | da 0,5 mm a 10 mm |
| Tecnologie di saldatura applicabili | MIG/MAG, TIG, PLASMA, ARCO SOMMERSO (SAW) |
| Lunghezza totale impianto (C) | 4200 mm |
| Larghezza totale impianto (D) | 1000 mm |
| Altezza totale impianto (E) | 1650 mm |
| Peso netto complessivo | 2900 kg |
Gestione Parametri a Controllo Numerico (CNC)
L’impianto è dotato di una consolle regolabile con interfaccia operatore touchscreen a colori, dotata di porta USB per il servizio di assistenza remota via internet. Dal pannello è possibile programmare e monitorare con precisione millimetrica i seguenti parametri del ciclo automatico di saldatura:
- Lunghezza e velocità del carrello porta-torcia motorizzato (su guide rettificate e temperate).
- Tempo di ritardo partenza (rampa iniziale per la corretta creazione del bagno di saldatura).
- Evanescenza di fine saldatura (fading della corrente da fermo o in corsa per la chiusura del cratere).
- Temporizzazione e flussi delle barriere di protezione gassosa superiore e al rovescio.
- Parametri avanzati per accessori:
- Filo freddo (velocità e ritiro allo spegnimento dell’arco).
- Arc Voltage Control (AVC) per il mantenimento costante dello stick-out in TIG e PLASMA.
Sei interessato a questo macchinario? Contattaci!
L’impianto è visionabile presso le nostre strutture, completamente pronto per la consegna.
Comprensivo di documentazione tecnica e 12 mesi di garanzia totale sul funzionamento.
